多光譜雷達森林火災預警探測系統
類型：森林防火監控 日期：2020-01-14
本系統采用的光譜掃描大范圍火災預警監控系統是近些年基于軍用雷達技術發展起來的森林火災極早期探測報警系統。與基于紅外熱成像攝像機的系統比較，在探測性能、防誤報警的能力上面有了極大提高。

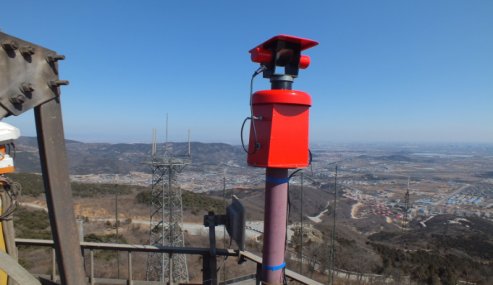

探測裝置

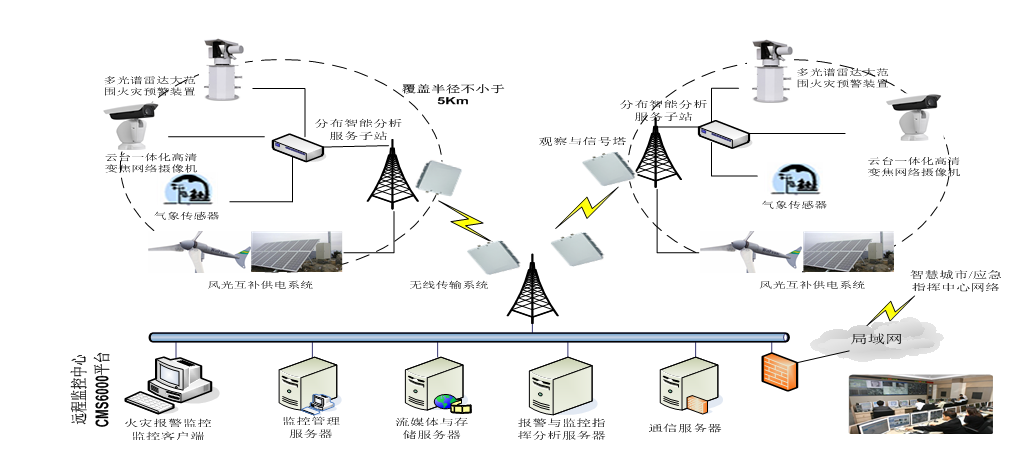

一、系統架構圖
系統總體架構圖

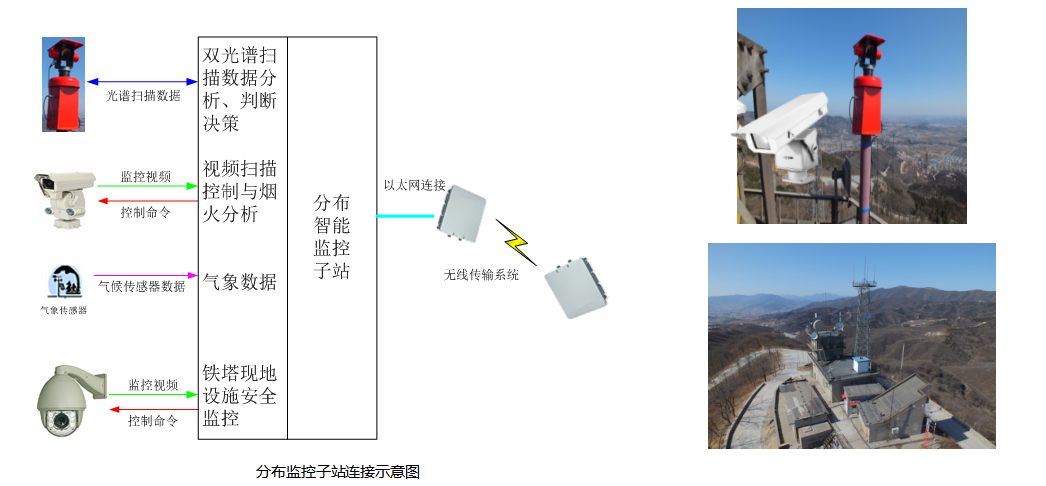

二、分子監控子站連接示意圖
多光譜掃描大范圍火災預警探測裝置的原理是接收火災特定波段，根據輻射特性識別各種陰燃、燃燒和熱煙氣火災。探測器裝在防護區域相對制高點的瞭望臺上，在水平360度，距離十公里半徑內逐點逐行進行搜索，可及時發現明火和暗火。因?yàn)樵撎綔y(cè)器接收的是火災（明火或暗火）發出的特定波段紅外輻射，不論白天、夜間24小時都可以工作，發現目標后自動報警。當探測器在瞭望臺上安裝好后，掃描生成360度高清晰度全景地形圖。

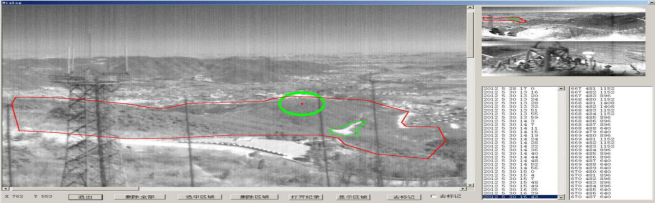

森林預警監控系統報警界面
多光譜掃描火災探測預警監控系統主要選用了火災特定的響應波段和參比波段進行紅外線感應，系統通過水平和垂直兩個方向上連續的旋轉實現360度范圍內大范圍林區全景的連續逐點掃描，這樣的系統可以實現很小火點的探測，靈敏度達到1Km的距離0.25平米的探測能力，是目前世界上森林火災探測靈敏度較高的系統技術。
